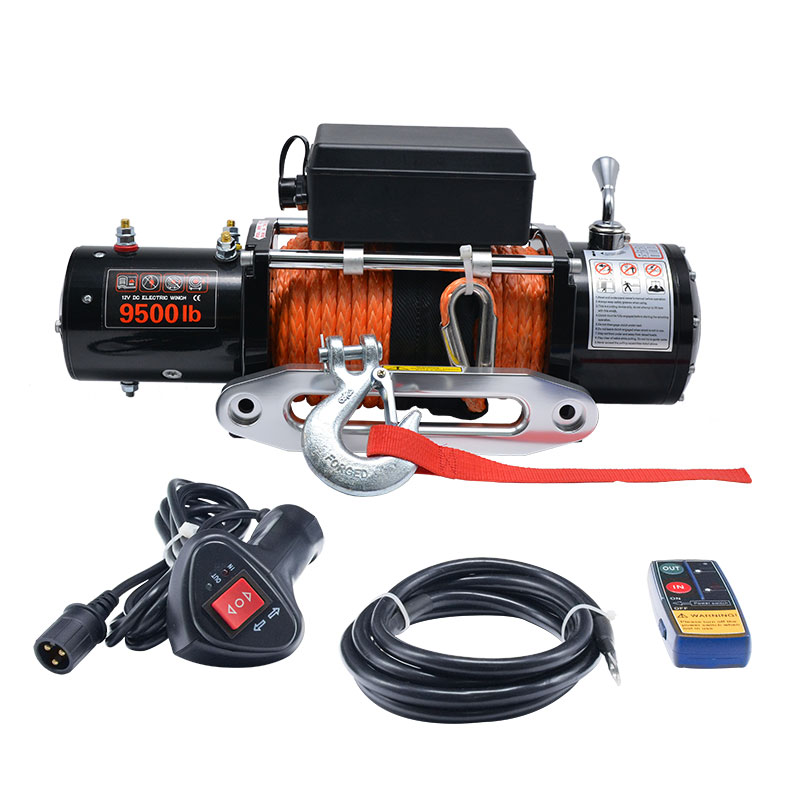

越野绞盘普力 VCDM8-095 DA 离合器
JP-SVCDM8-095PL001

应用:

• 界面

• 工作

• 安装



颜色:

黑色


技术参数:

额定拉力
9500LB(4309kg) 单线
电机
5.2hp/3.9kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
265:1
离合器
旋转 180°
合成绳

φ9.5mm×27m

卷扬筒规格
φ64mm×224mm
绞盘尺寸
(长×宽×高)21.0”×6.3”×8.9”(534×163×225mm)
毛重
84.0lbs(38.0kg)
工作周期

间歇性工作周期

导缆器
铝合金导缆器
包装
1pc/box, 600x245x370mm
安装孔位
254 x 114.3mm
遥控
包含


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

2000

4000

6000

8000

9500

Kgs

LOAD

907

1814

2721

3630

4309

速度

Ft/min

30.2

20.7

18.0

13.8

10.2

7.9

M/min

9.2

6.3

5.5

4.2

3.1

2.4

电流

amps

75

95

195

240

291

325


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

拖绳拉力

Lbs

9500

8432

7640

7086

拖绳承重

Kgs

4309

3825

3465

3214

累积

Ft

16

39

69

89

拖绳长度

m

5

12

21

27








安装孔位:

 绞盘尺寸:

 示意图:
