线圈额定电压 |
DC12V |
24V |
|
主回路额定电流 (A) |
120A |
100A |
|
最大转换功率 |
5000VA |
10000VA |
|
在 (20±5℃)下, 冷却拉入电压 |
≤8.4（V） |
≤15（V）max |
|
在 (20±5℃)下, 冷却释放电压 |
≥1.0（V）min |
≥2.0（V） min |
|
在 (20±5℃)下, 冷却释放电流 |
≤5.0（A） |
≤2.5（A） |
| 线圈电阻 |
5±5％ |
19±5％ |
|
保持在线圈额定电压下的电流 (A) |
0.44（A） |
0.24（A） |
|
可接受的线圈电压波动范围 |
±20% |
|
|
通电时间 |
≤30ms |
|
|
断开释放时间 |
≤20ms |
|
|
连接的最大断开时间 |
≤5ms |
|
|
绝缘电阻 |
≥50MΩ |
|
|
主电路接触电压降 (负载：100A) |
≤80mV |
|
|
介电强度 |
50Hz/60Hz 1000VAC/1min |
|
|
过载电流 |
≤7Ie, ≤1s |
|
|
线圈消耗量 (W) |
28.0~30.0W |
|
|
电寿命 |
10,000 times |
|
|
设备寿命 |
100,000 Times |
|
|
工作模式 |
间歇性 |
|
|
连接类型 |
2 NO and 2 NC |
|
|
连接材料 |
AgSnO/Cu or AgCuO/Cu |
|
|
初始电流 |
≤4A |
|
|
尺寸 |
(长*宽*高)58mm*35mm*60mm |
|
|
净重 |
200g |
|
高度
≤2Km
环境温度
-40~+85℃
国际保护标准
IP67
安装类别
III
安装方式
Any
振动
2.5g(5~50)Hz
碰撞
50g,11ms(半正弦波)
示意图:

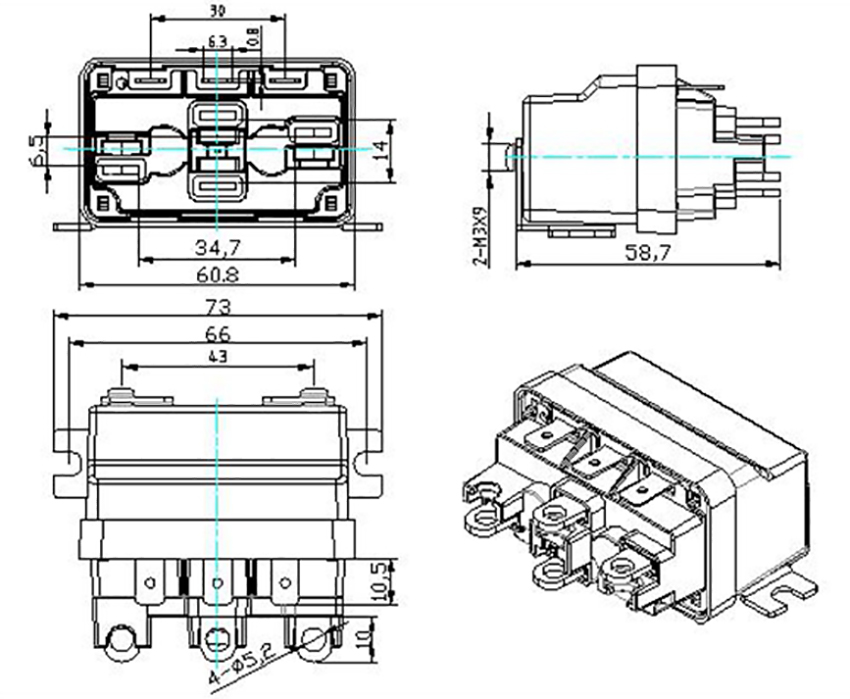

安装图:
