网站首页 > 产品中心 > 重型绞盘 > 重型 PTDM

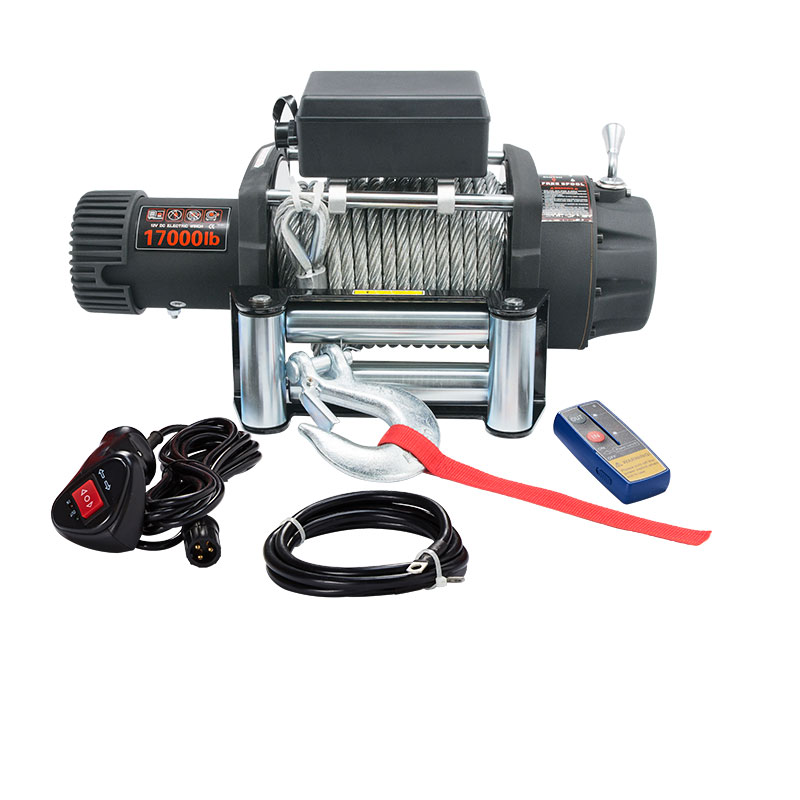

普力大磅绞盘 17000LBS SC 离合器 PTDM7-170
JP-SPTDM7-170PL003

应用:

.界面

.工作

.安装

颜色:

.黑色


技术参数:

额定拉力 17000LB(7711kg) 单线
电机
7.2hp/5.4kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
364:1
离合器
旋转 180°
钢丝绳

φ11mm×26m

卷扬筒规格
φ89mm×224mm
绞盘尺寸
(长×宽×高)23.1”×8.5”×10.1”(588×215×256mm)
毛重
130lbs(59kg)
工作周期

间歇性工作周期

导缆器
4向滚柱导缆器
包装尺寸
1pc/box,660x270x420mm
安装孔位
254 x 114.3mm
遥控 包括


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

4000

8000

10000

12000

17000

Kgs

LOAD

1814

3630

4536

5443

7711

速度

Ft/min

28.2

21.3

14.8

10.8

7.2

4.9

M/min

8.6

6.5

4.5

3.3

2.2

1.5

电流

Amps

70

195

291

335

350

418

拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

17000

13800

11300

9700

每圈拖绳承重

Kgs

7711

6260

5126

4400

累积

Ft

14

39

66

86

拖绳长度

M

4.2

11.8

19.2

26.0







安装孔位:

  绞盘尺寸:
