网站首页 > 产品中心 > ATV H 系列 > ATV HD

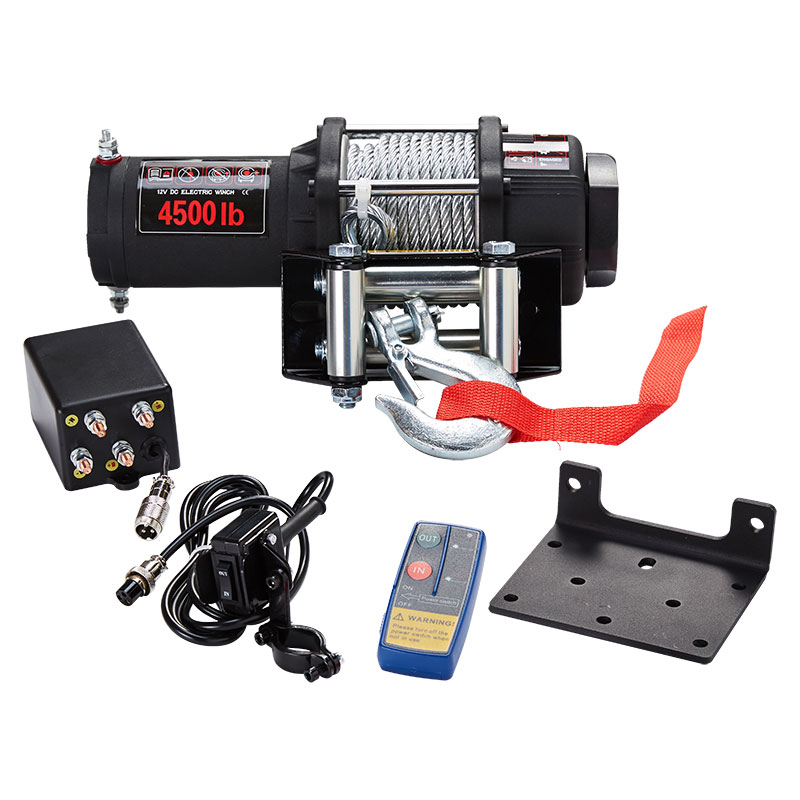

小磅电动绞盘普力 HD7.045 4500LBS
JP-SHD7.045PL001

应用:

界面

工作

• 安装



颜色:

黑色


技术参数:

额定拉力
4500LB(2041kg) 单线
电机
3.5hp/2.6kw 12V, 永磁电机
齿轮系统
2级行星轮
齿轮速比
271:1
离合器
旋转 105°
钢丝绳

φ5.0mm×13m

卷扬筒规格
φ38mm×74mm
绞盘尺寸
(长×宽×高) 13.8''x4.5''x4.7''(350×114×120mm)
毛重
25lbs(11kg)
工作周期

间歇性工作周期

导缆器
4向滚柱导缆器
包装尺寸
1pc/box,(420×320×150mm)
安装尺寸
165x76.2mm
遥控
包含


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

1000

2000

3000

4500

Kgs

LOAD

454

907

1361

2041

速度

Ft/min

14.4

9.8

8.2

6.9

4.6

M/min

4.4

3.0

2.5

2.1

1.4

电流

amps

35

92

120

160

220


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4


每圈拖绳拉力

Lbs

4500

3840

3309

2907


每圈拖绳承重

Kgs

2041

1742

1501

1319


累积

Ft

12.1

21.9

42.0

49.2


拖绳长度

m

3.7

6.7

12.8

15








安装孔位:

 绞盘尺寸:
