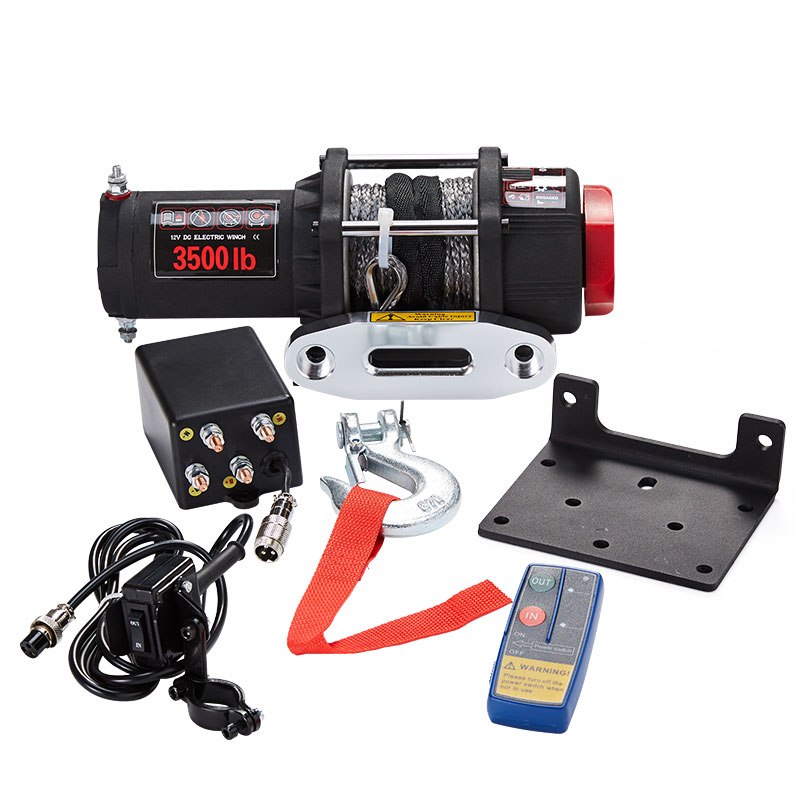

小磅电动绞盘普力 HD8.035 3500LBS
JP-SHD8.035PL001

应用:

• 界面

工作

• 安装



颜色:

黑色


技术参数:

额定拉力
3500LB(1587kg) 单线
电机
3.3hp/2.5kw 12V, 永磁电机
齿轮系统
2级行星轮
齿轮速比
271:1
离合器
旋转 105°
合成绳

φ4.8mm×13m

卷扬筒规格
φ38mm×74mm
绞盘尺寸
(长×宽×高) 12.6''x4.5''x4.7''(320×114×120mm)
毛重
26lbs(12kg)
工作周期

间歇性工作周期

导缆器
铝合金导缆器
包装尺寸
1pc/box,420×320×150mm
安装孔位
124x76.2mm
遥控
包含



首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

1000

2500

3500


Kgs

LOAD

454

1134

1587


速度

Ft/min

14.4

9.8

7.2

5.9


M/min

4.4

3.0

2.2

1.8


电流

amps

35

92

150

180



拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4


每圈拖绳拉力

Lbs

3500

2934

2524

2215


每圈拖绳承重

Kgs

1587

1331

1145

1005


累积

Ft

8.5

18.7

29.9

43


拖绳长度

m

2.6

5.7

9.1

13








安装孔位:

 绞盘尺寸:
