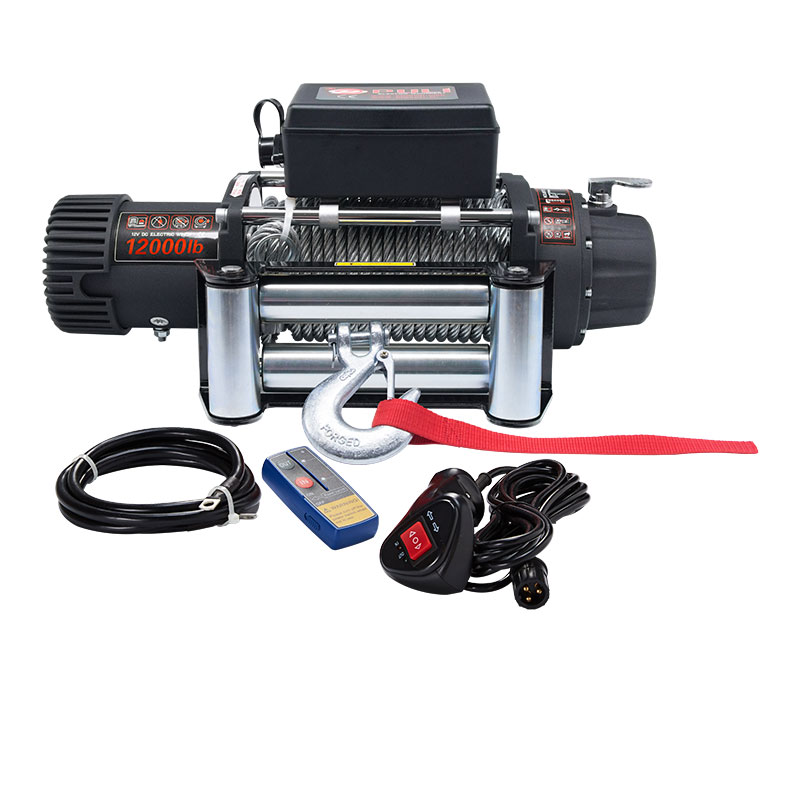

普力越野绞盘 PTDM7-120 SB 离合器
JP-SPTDM7-120PL004

应用:

界面

工作

安装

颜色:

黑色


技术参数:

额定拉力
12000LB(5443kg) 单线
电机
6.0hp/4.5kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
216:1
离合器
上下旋转 90°
钢丝绳

φ9.5mm×27m

卷扬筒规格
φ64mm×224mm
绞盘尺寸
(长×宽×高)21.1”×6.4”×6.7”(535x162x170mm)
毛重
83lbs(37.5kg)
工作周期

间歇性工作周期

导缆器
4向滚柱导缆器
包装尺寸
1pc/box, 600x245x370mm
安装孔位
254 x 114.3mm
遥控
包含


首圈速度和拉力与电流对照表:

首圈拉力

Lbs

NO

4000

6000

8000

10000

12000

Kgs

LOAD

1814

2721

3630

4532

5443

速度

Ft/min

31.8

21.7

17.7

13.5

11.2

7.9

M/min

9.7

6.6

5.4

4.1

3.4

2.4

电流

amps

75

195

240

291

335

350


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

12000

10270

9200

8450

每圈拖绳承重

Kgs

5443

4658

4173

3833

累积

Ft

16

39

69

89

拖绳长度

m

5

12

21

27







安装孔位:

 绞盘尺寸:
