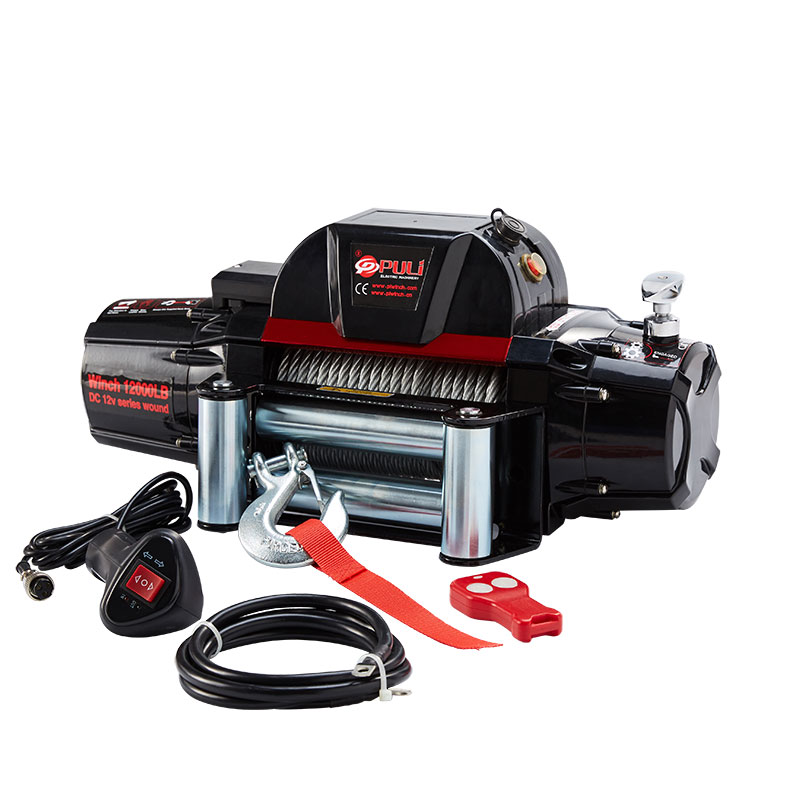

普力新产品电动绞盘 HZDI7-120 12000LBS
JP-SHZDI7-120PL001

应用:

界面

• 工作

安装

颜色:

黑色


技术参数:

额定拉力
12000LB(5443kg) 单线
电机
6.6hp/4.9kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
216:1
离合器  旋转 180°
钢丝绳

φ9.5mm×27m

卷扬筒规格
φ64mm×224mm
绞盘尺寸
(长×宽×高) 21.9''x6.5''x10.2''(557x165x260mm)
毛重
88lbs(40kg)
工作周期

间歇性工作周期

导缆器
4向滚柱导缆器
包装尺寸
1pc/box,(630x245x405mm)
安装孔位
254 x 114.3mm
遥控
包含


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

4000

6000

8000

10000

12000

Kgs

LOAD

1814

2721

3630

4536

5443

速度

Ft/min

31.8

21.6

17.7

13.4

11.2

7.9

M/min

9.7

6.6

5.4

4.1

3.4

2.4

电流

amps

75

195

240

291

335

350


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

12000

10270

9200

8450

每圈拖绳承重

Kgs

5443

4658

4173

3833

累积

Ft

16

39

69

89

拖绳长度

M

5

12

21

27




安装孔位:


尺寸:
