网站首页 > 产品中心 > ATV H 系列 > ATV HD

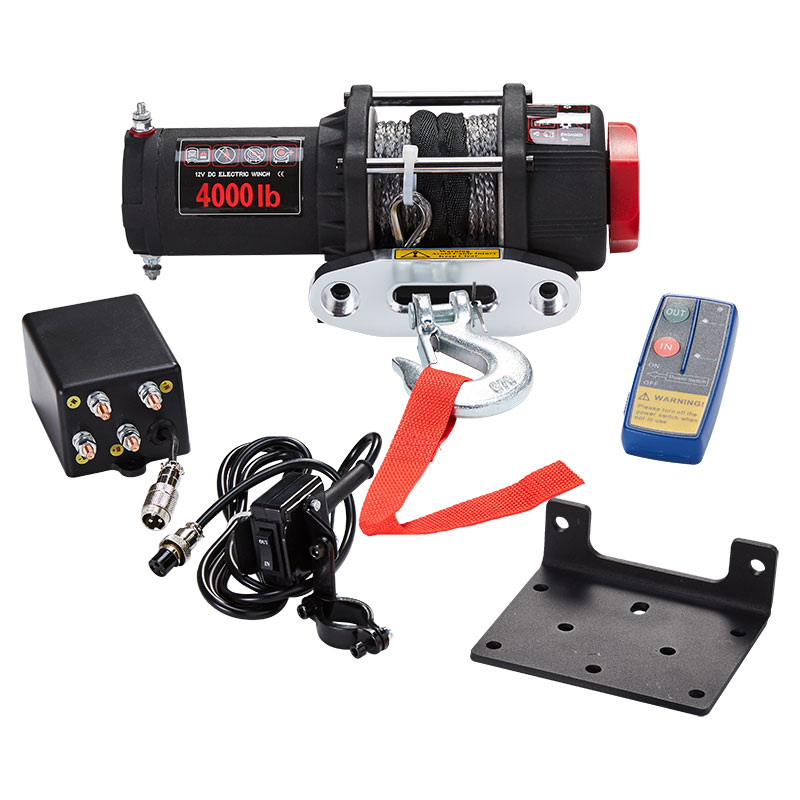

小磅电动绞盘普力 HD8.040 4000LBS
JP-SHD8.040PL001

应用:

• 界面

工作

• 安装



颜色:

黑色


技术参数:

额定拉力
4000LB(1814kg) 单线
电机
3.4hp/2.5kw 12V, 永磁电机
齿轮系统
2级行星轮
齿轮速比
271:1
离合器
旋转 105°
合成绳

φ4.8mm×13m

卷扬筒规格
φ38mm×74mm
绞盘尺寸
(长×宽×高)12.6''x4.5''x4.7''(320×114×120mm)
毛重
25lbs(11kg)
工作周期

间歇性工作周期

导缆器
铝合金导缆器
包装尺寸
1pc/box,(420×320×150mm)
安装孔位
124x76.2mm
遥控
包含


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

1000

2500

3500

4000

Kgs

LOAD

454

1134

1587

1814

速度

Ft/min

14.4

9.8

7.2

5.9

6.2

M/min

4.4

3.0

2.2

2.0

1.8

电流

amps

35

90

135

160

180


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

5

每圈拖绳拉力

Lbs

4000

3500

2934

2524

2215

每圈拖绳承重

Kgs

1814

1587

1331

1145

1005

累积

Ft

8.2

8.5

18.7

29.9

43

拖绳长度

m

2.6

5.7

9.0

10.8

13







安装孔位:

 绞盘尺寸:
