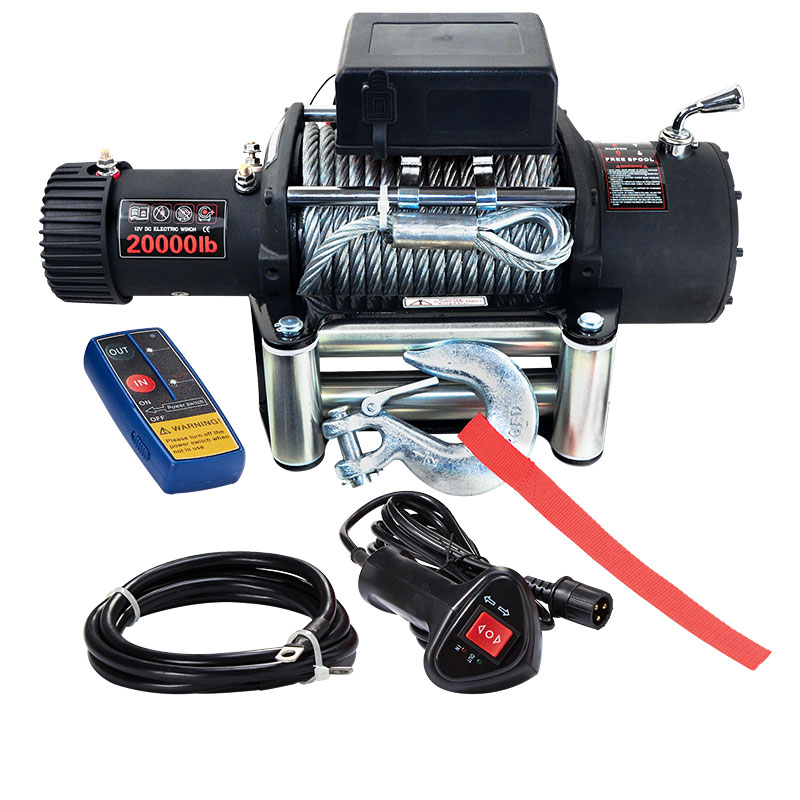

普力大磅绞盘 20000LBS SC 离合器 VTDM8-200
JP-SVTDM8-200PL001

应用:

.界面

.工作

.安装

颜色:

.黑色


技术参数:

额定拉力
20000LB(9071kg) 单线
电机
7.8hp/5.8kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
469:1
离合器
旋转 180°
合成绳

φ12mm×27m

卷扬筒规格
φ89mm×224mm
绞盘尺寸
(长×宽×高)24.3”×7.7”×10.2”(618x196x260mm)
毛重
141lbs(64kg)
工作周期

间歇性工作周期

导缆器
铝合金导缆器
包装尺寸
1pc/box,660×270×420mm
安装孔位
254 x 114.3mm
遥控
包括


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

8000

10000

15000

17000

20000


Kgs

LOAD

3630

4536

6804

7711

9071


速度

Ft/min

25.7

16.1

10.5

7.5

5.6

3.0


M/min

7.8

4.9

3.2

2.3

1.7

0.9


电流

Amps

142

285

330

395

410

430



拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

20000

17000

16100

15230

每圈拖绳承重

Kgs

9071

7711

7303

6908

累积

Ft

12.8

33.1

60.0

89.0

拖绳长度

M

3.9

10.1

18.3

27.0






 安装孔位:

  绞盘尺寸:
