• 界面
• 工作
• 安装
• 黑色
线圈额定电压
DC12V
24V
主回路额定电流(A)
250A
180A
在 (20±5℃)下, 冷却拉入电压
≤8.4（V）
≤15（V）max
在 (20±5℃)下, 冷却释放电压
≥1.0（V）min
≥2.0（V） min
在 (20±5℃)下, 冷却释放电流
≤5.0（A）
≤2.5（A）
线圈电阻
5±5％
19±5％
保持在线圈额定电压下的电流 (A)
0.44（A）
0.24（A）
可接受的线圈电压波动范围
±20%
通电时间
≤30ms
断开释放时间
≤20ms
连接的最大断开时间
≤5ms
绝缘电阻
≥50MΩ
主电路接触电降压 (负载:100A)
≤80mV
介电强度
50Hz/60Hz 1000VAC/1min
过载电流
≤7Ie, ≤1s
线圈消耗量 (W)
28.0~30.0W
电寿命
10,000 times
设备寿命
100,000 Times
工作模式
间歇性
连接类型
2 NO and 2 NC
连接材料
AgSnO/Cu or AgCuO/Cu
初始电流
≤4A
技术标准
GB14048.4-2010
尺寸
(L*W*H)100mm*52.6mm*72mm
净重
535g
|
高度 |
≤2Km |
环境温度 |
-40~+85℃ |
|
国际保护标准 |
IP67 |
安装类型 |
III |
|
安装方式 |
Any |
振动 |
2.5g(5~50)Hz |
|
碰撞 |
50g,11ms(半正弦波) |
|
|
原理图:

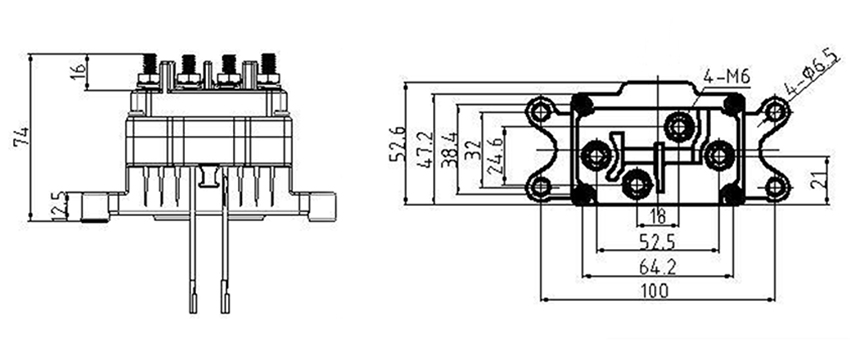

安装图：
