网站首页 > 产品中心 > 重型绞盘 > 重型 PTDM

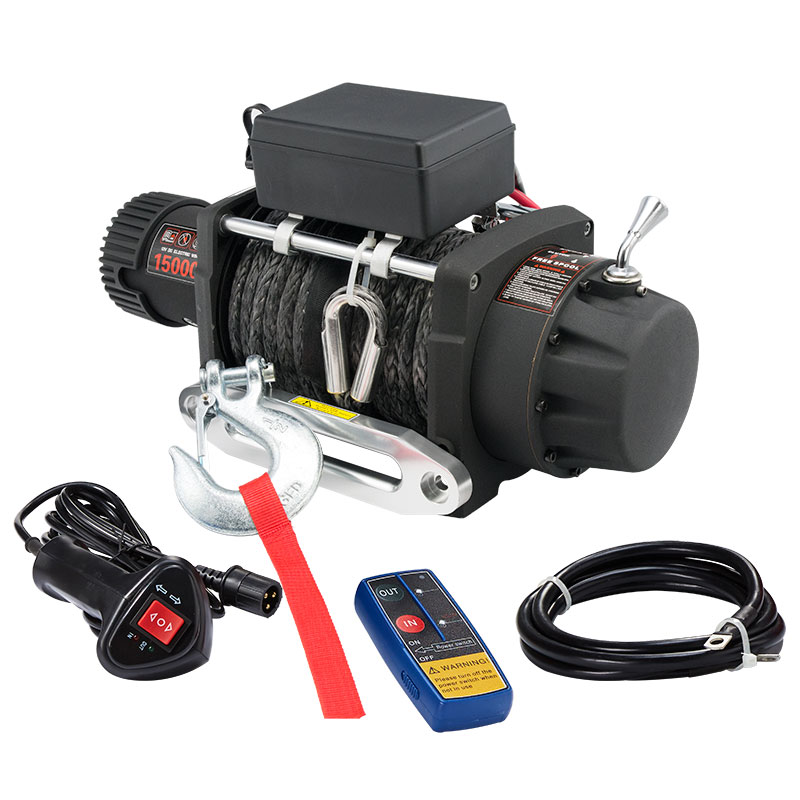

普力大磅绞盘 15000LBS SC 离合器 PTDM8-150
JP-SPTDM8-150PL003

应用:

.界面

.工作

.安装

颜色:

.黑色


技术参数:

额定拉力
15000LB(6804kg) 单线
电机
7.0hp/5.1kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
364:1
离合器
旋转180°
合成绳

φ11mm×26m

卷扬筒规格
φ89mm×224mm
绞盘尺寸
(长×宽×高)23.1”×8.5”×10.1”(588x215x256mm)
毛重
116.4lbs(52.8kg)
工作周期

间歇性工作周期

导缆器
铝合金导缆器
包装尺寸
1pc/box,660×270×420mm
安装孔位
254 x 114.3mm
遥控
包括


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

4000

6000

8000

10000

12000

15000

Kgs

LOAD

1814

2721

3630

4536

5443

6804

速度

Ft/min

27.9

21.0

16.7

14.8

11.2

7.5

5.6

M/min

8.5

6.4

5.1

4.5

3.4

2.3

1.7

电流

Amps

70

200

240

291

335

350

392


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

15000

13800

11300

9358

每圈拖绳承重

Kgs

6804

6260

5126

4245

累积

Ft

14

39

63

85

拖绳长度

M

4.2

11.8

19.2

26.0







安装孔位:

  绞盘尺寸:
