网站首页 > 产品中心 > H 系列 > HZKB

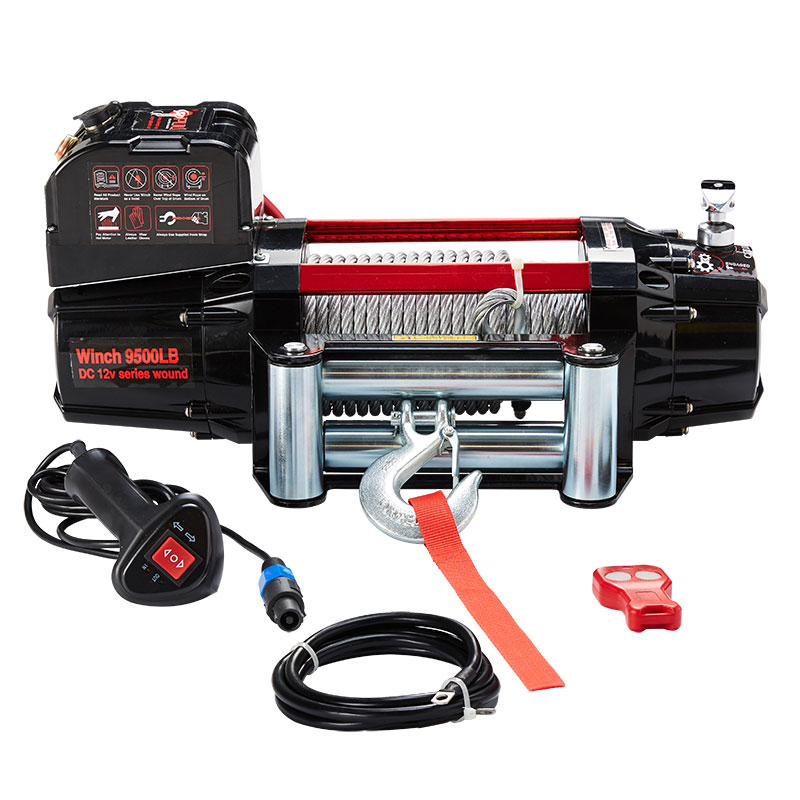

普力电动绞盘 HZKB7-095 9500LBS
JP-SHZKB7-095PL001

应用:

界面

工作

• 安装

颜色:

黑色


技术参数:

额定拉力
9500LB(4309kg) 单线
电机
5.5hp/4.1kw 12V, 串激电机
齿轮系统
3级行星齿轮
齿轮减速比
216:1
离合器
旋转 180°
钢丝绳

φ9.5mm×27m

卷扬筒规格
φ64mm×224mm
绞盘尺寸
(长×宽×高) 21.9''x6.5''x10.2''(557x165x260mm)
毛重
88lbs(40kg)
工作周期

间歇性工作周期

导缆器
四向滚柱导缆器
包装尺寸
1pc/box,(630x245x405mm)
安装孔位
10''x4.5''(254 x 114.3mm)
遥控
包含

首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

2000

4000

6000

8000

9500

Kgs

LOAD

907

1814

2721

3630

4309

速度

Ft/min

30.2

20.7

18.0

13.8

10.2

7.9

M/min

9.2

6.3

5.5

4.2

3.1

2.4

电流

amps

75

95

195

240

291

325


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

9500

8432

7640

7086

每圈拖绳承重

Kgs

4309

3825

3465

3214

累积

Ft

16

39

69

89

拖绳长度

m

5

12

21

27







安装孔位:


  绞盘尺寸:
